Geberit BIM podaci BIM podaci za Autodesk® Revit®
Arhitekti i inženjeri suočavaju se s brojnim izazovima u digitalnom planiranju s BIM objektima. To uključuje dugotrajnu potragu za ispravnim podacima i rješavanje velikih količina zastarjelog ili netočnog BIM sadržaja.
S Geberit BIM Plug-inom, Geberit nudi inovativno rješenje za digitalno planiranje tehničkih sustava zgrade.
Geberit BIM Plug-in olakšava i čini projektiranje učinkovitijim.
Karakteristike BIM sadržaja Lagani podaci za Autodesk Revit
Primjena mora biti jednostavna, pouzdana i što praktičnija. Zato Geberit slijedi vlastiti visoki standard BIM sadržaja, koji ostavlja sve mogućnosti otvorenima. Iskoristite sljedeće posebne značajke našeg BIM sadržaja:High information density with easy-to-use geometry

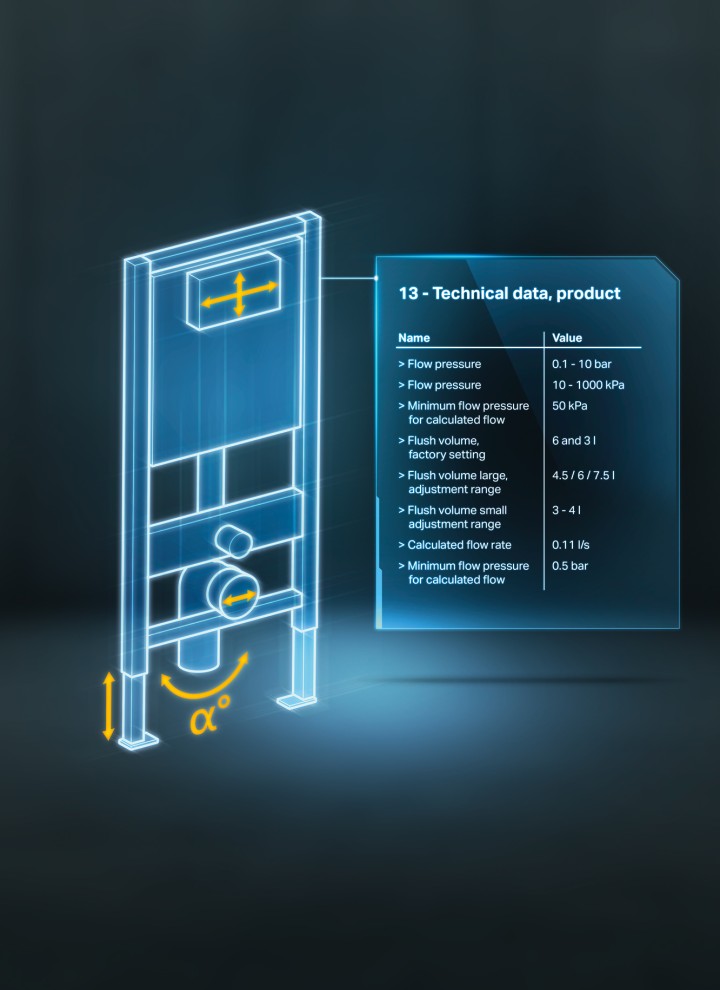

Visoka gustoća informacija s jednostavnom geometrijom
Geometrijska složenost BIM sadržaja (Revit) Geberitovih proizvoda značajno je smanjena kako bi se uštedjeli računalni i softverski resursi.
Sadržaj je uvijek ažuran
Izravna veza sa sustavom za upravljanje informacijama o proizvodima Geberit (PIM sustav) osigurava da je sadržaj uvijek ažuriran.
Jednostavan prelazak na generičke oznake
Za javne natječaje, Geberit BIM sadržaj može se promijeniti u generičke oznake jednim klikom u ugrađenim parametrima. Nakon što je natječaj završen, ova se postavka može resetirati tako da više nije potrebna dugotrajna zamjena objekata u BIM modelu. To štedi puno vremena.
Podaci dostupni za offline projektiranje
Oni koji ne mogu ili im nije dopušteno raditi s digitalnim alatima imaju mogućnost preuzimanja BIM sadržaja pojedinačnih proizvoda u Geberit online katalogu.

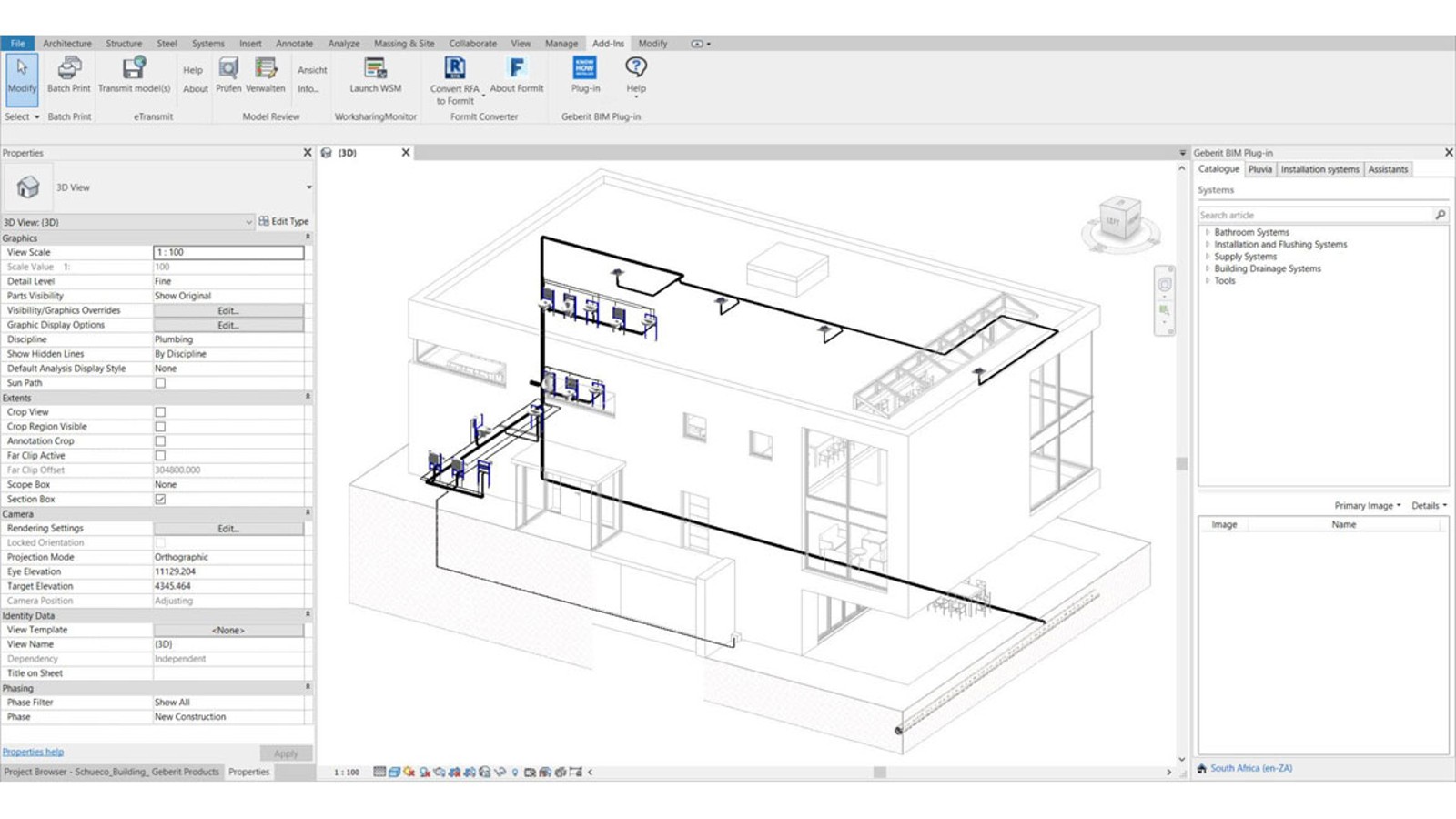

Geberit BIM plug-in pregled
Modul Katalog
Modul Katalog omogućuje Vam izravan pristup ažuriranom sadržaju svih Geberitovih proizvoda, specifičnih za zemlju i jezik.
Pregled prednosti:
- Pristupite ažurnim BIM podacima za Geberit proizvode u bilo koje vrijeme i s bilo kojeg mjesta.
- Novo: Sada je također dostupno za Geberit Kombifix instalacijske elemente, kao i Geberit keramičku opremu i kupaonski namještaj.
- Novo: Brže pronađite proizvode direktnim upisivanjem Geberit broja artikla.
- Novo: Za više informacija o proizvodu, dostupno je izravno povezivanje na Geberit online katalog.

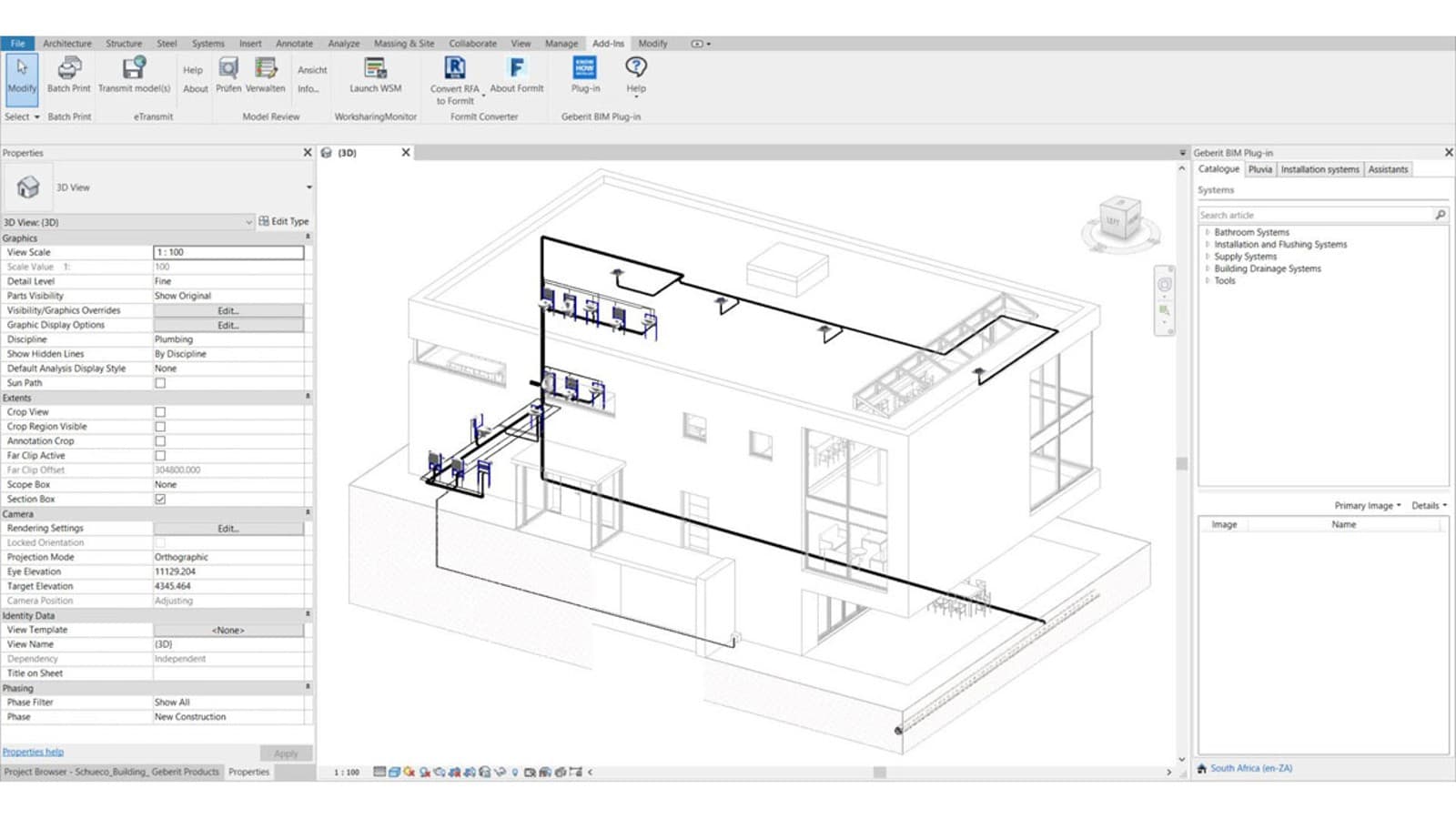

- Autodesk® Revit® grupe na razini proizvoda.
- Parametarski modeli male veličine datoteke koji se mogu učinkovito koristiti. Idealno za veće projekte gdje velike datoteke mogu negativno utjecati na performanse softvera i računala.
- Više nije potrebno prevoditi standardne engleske tekstove, jer su Geberit BIM podaci dostupni na 25 nacionalnih jezika. Također, prikaz se jednostavno može prebaciti na generički prikaz jednim klikom - što ke važno kad se radi o natječajima za javne projekte!
- Dostupno za verzije Autodesk® Revit® 2023, 2024 i 2025.

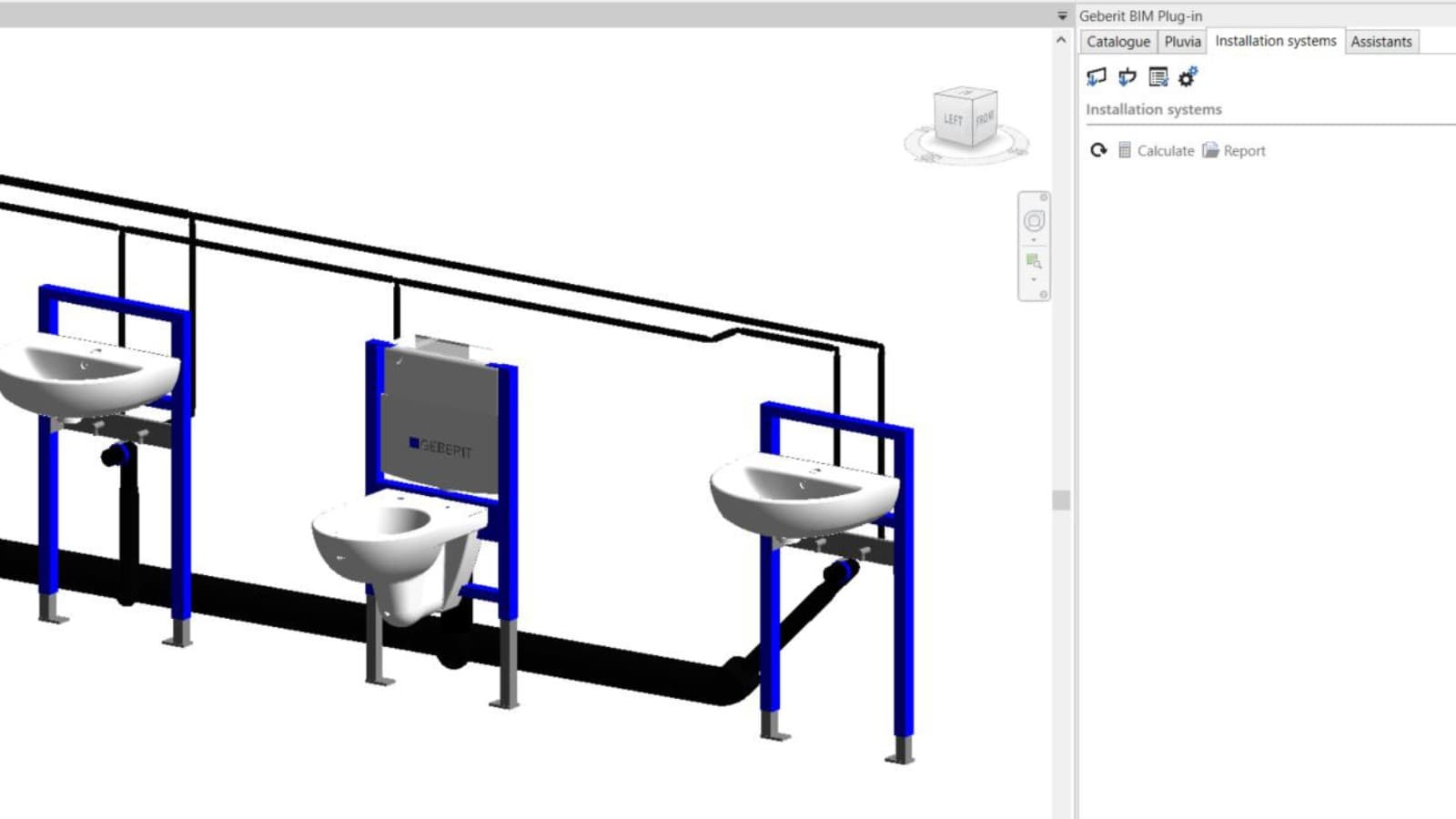

Modul Instalacijski sistemi
Zidovi ugradnje mogu se izračunati pomoću Geberit Duofix elemenata i materijala. Možda će trebati zamijeniti postojeće lagane zidove. Specifikacije materijala mogu se dobiti u PDF ili Excel izvozu.
Jednostavno i učinkovito planiranje instalacijskog sustava:
- Jednostravno projektiranje Geberit Duofix instalacijskog sustava
- Izvoz funkcije u modul 'Detaljno projektiranje 3D' u Geberit ProPlanner
- Izračun prema važećim Geberitovim smjernicama i normativnim propisima
- Automatski izvoz materijala, dijelova, tlocrta, pogleda s prednje strane, instalacijskih crteža i dr.
Modul s pomoćnicima
Razni pomoćnici znatno olakšavaju digitalno planiranje i izradu:

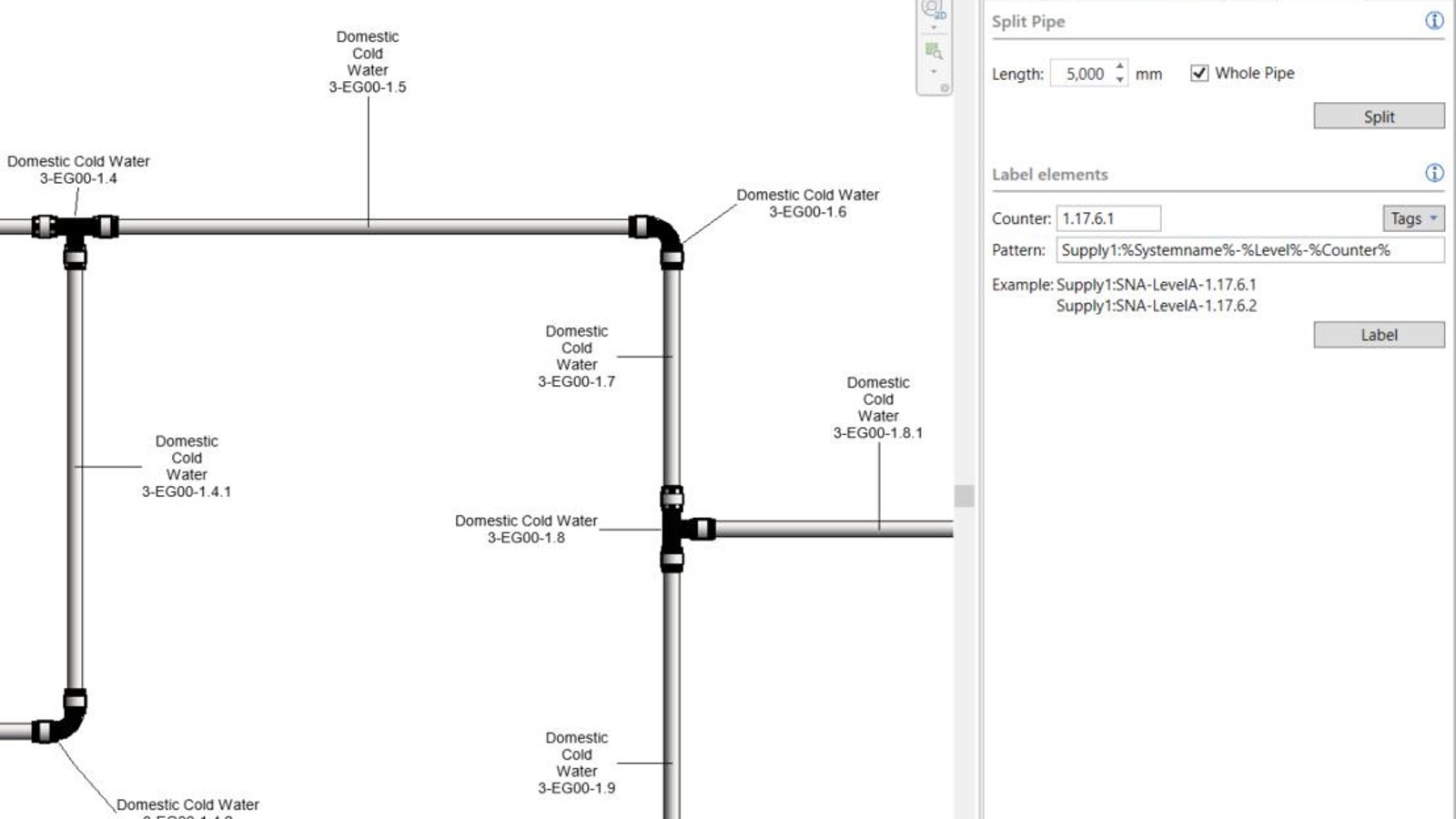

- Numeriranje cijevi za prefabrikaciju
- Naredba segmentacije duljine za segmentaciju cijevi
- Dodjela artikl broja za cijevi
NOVO: Pomoćnik za dodjelu artikl broja
Dodjela artikl brojeva cjevovodima nije moguća pomoću standardnih alata Autodesk® Revit®. Pomoću pomoćnika automatski se dodjeljuju točni artikl brojevi odgovarajućim cjevovodima. To se postiže promjenom veličine odabrane cijevne mreže.
To znači da su srtikl brojevi uvijek pravilno dodijeljeni odgovarajućem sustavu cjevovoda. Ova se funkcija također može vrlo lako primijeniti na cjevovode u postojećim projektima.

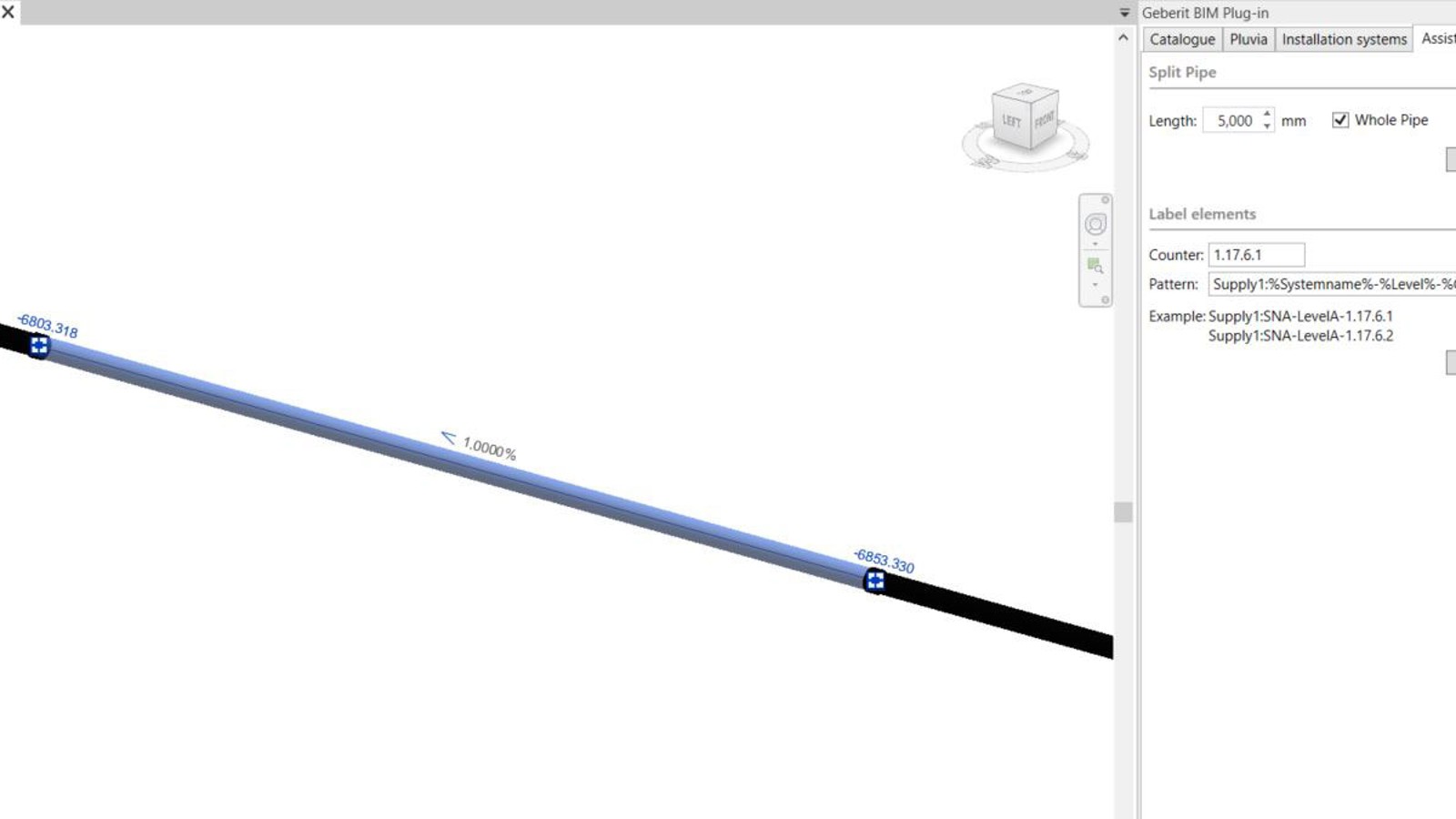

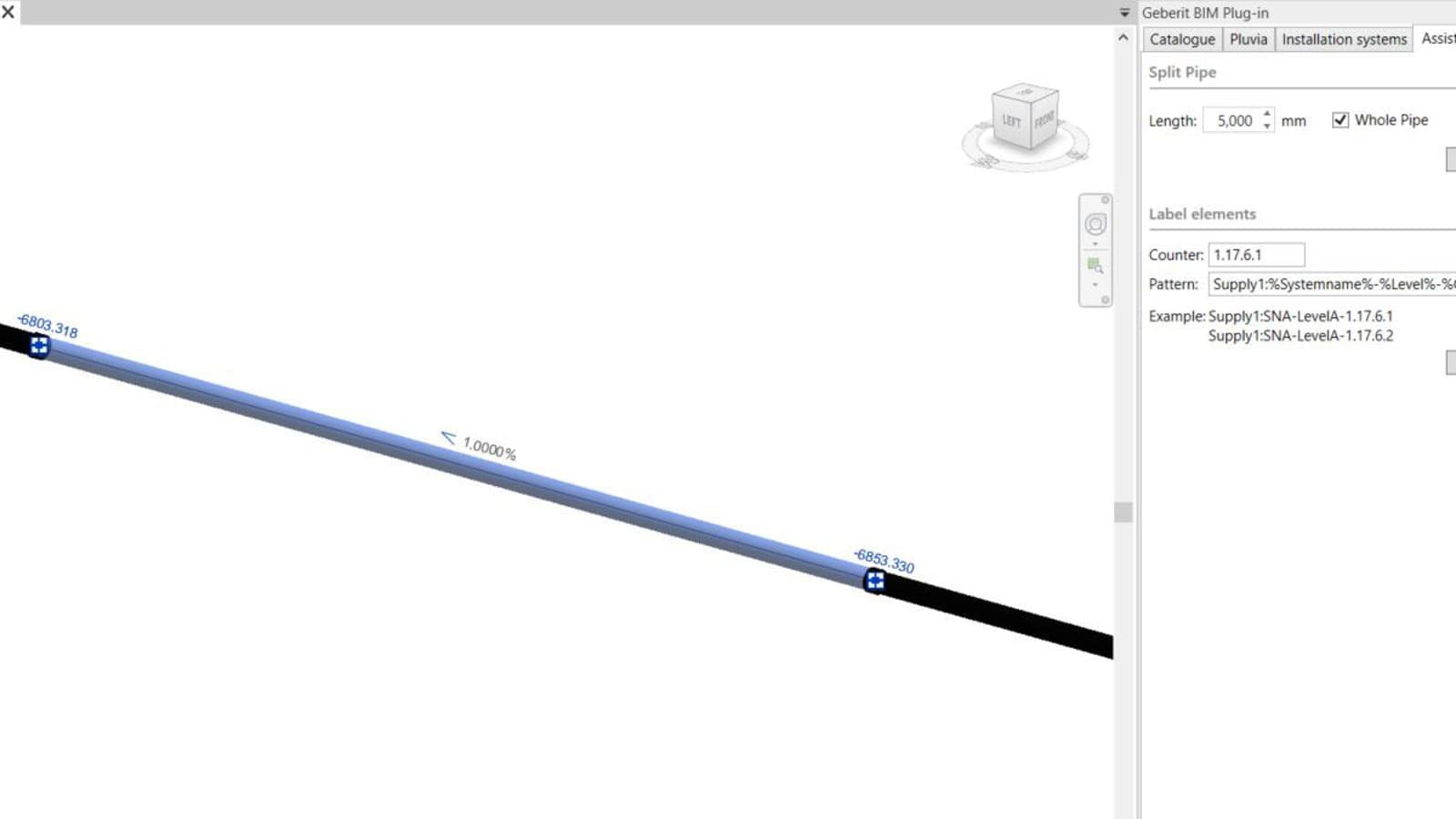

NOVO: Pomoćnik za segmentaciju duljine za segmentiranje cjevovoda
Korisnici moraju podijeliti cjevovode u isporučive segmente, od kojih je svaki povezan fitingom. Korisnici unose željenu duljinu, ovisno o isporučivim duljinama cijevi. To omogućuje da se odabrani cjevovodi podijele u segmente.

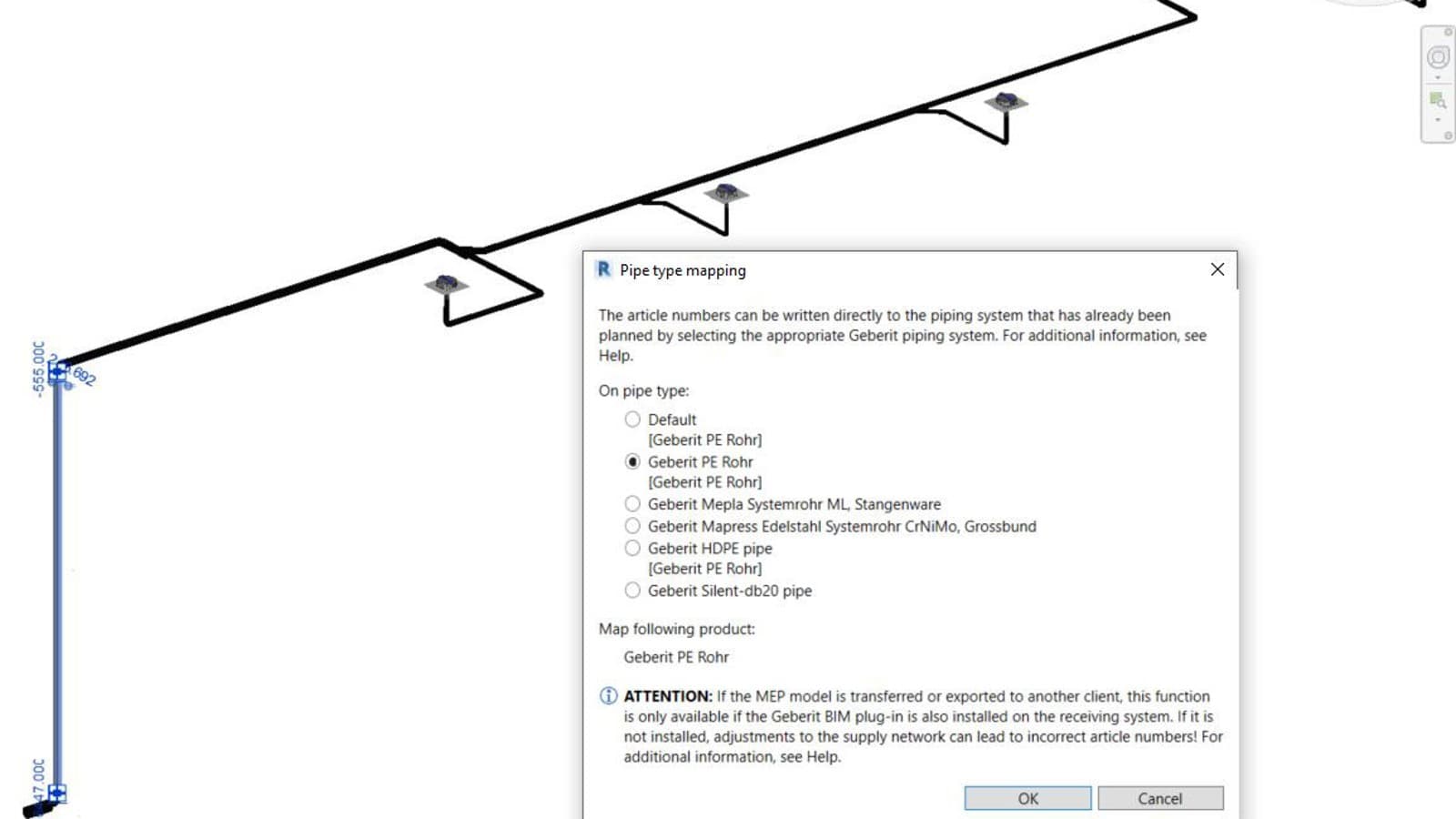

NOVO: Pomoćnik za dodjelu broja artikala (mapiranje vrste cijevi)
Dodjeljivanje brojeva artikala cjevovodima nije moguće pomoću standardnih Autodesk® Revit® alata. Pomoću pomoćnika ispravni brojevi artikala automatski se dodjeljuju odgovarajućim cjevovodima. To se postiže promjenom veličine odabrane cijevne mreže. To znači da su brojevi artikala uvijek ispravno dodijeljeni odgovarajućem cjevovodnom sustavu. Ova se funkcija također može vrlo lako primijeniti na cjevovode u postojećim projektima.
